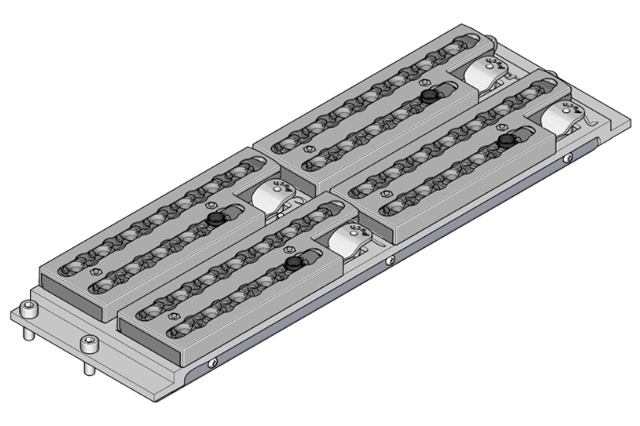

西門子貼片機 SIPLACE SpeedStar C&P20/C&P20 M 配備的吸嘴交換器，具備靈活的存儲容量，可容納 6 個或 4 個吸嘴盤。每個吸嘴盤設有 12 個吸嘴庫，為不同規格吸嘴提供充足存放空間，滿足多樣化貼片需求。吸嘴盤安裝于共用支撐件上，通過兩個平行銷實現精準對中，確保吸嘴盤位置的準確性，同時利用 4 個按鈕進行固定，保證吸嘴盤穩固不松動。每個吸嘴盤上的兩個基準點，進一步明確其具體位置，為后續操作奠定基礎。

為保障設備運行安全，吸嘴交換器設置了微型開關監控系統。該系統實時監測吸嘴盤在吸嘴交換器機身上的位置，一旦檢測到位置不正確，立即發出警報，有效防止貼片頭與向上凸出的吸嘴盤發生碰撞，避免因碰撞導致設備損壞及貼片精度下降等問題，極大提升設備運行的安全性與穩定性。


吸嘴交換器的安全電路設計極為嚴格，要求所有吸嘴盤位置必須被填充。若出現吸嘴盤缺失或未正確就位的情況，安全電路將立即觸發，使貼片機停止運行。這一設計旨在從源頭上杜絕因吸嘴盤安裝不當引發的潛在風險，確保設備及操作人員的安全。


在實際使用過程中，即使吸嘴站已正確安裝，仍存在一些潛在問題。例如，SpeedStar 吸嘴上的元件可能因氣流等因素被吹掉，吸嘴也可能出現脫開和被拒絕的情況。針對這些問題，操作人員需在設備運行前，對吸嘴及元件安裝狀態進行細致檢查，確保安裝牢固；同時，定期對設備進行維護保養，優化氣流參數，降低元件被吹掉及吸嘴脫開的概率，保障貼片機高效、穩定運行。
