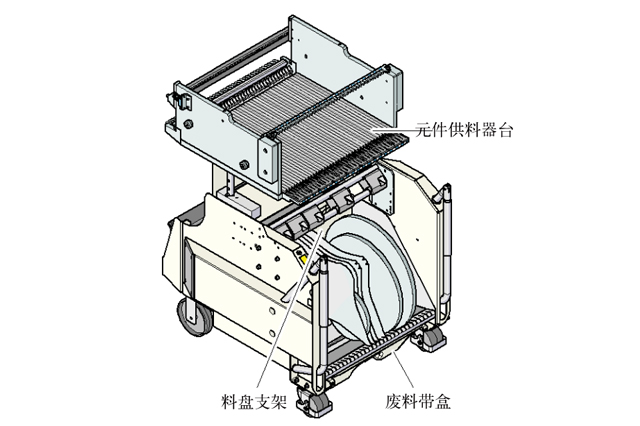

西門子貼片機SIPLACE X系列料臺車是一款性能卓越且操作簡便的模塊。配備自動裝卸單元，能夠輕松、精準地將料臺車裝入貼片機，確保其在機器中的精確定位。料盤有序存放在料臺車的料帶容器內，機器中的切割設備可自動完成用過料帶的切割工作，整個流程自動化程度高，減少人工干預。

上料方式靈活多樣，既可以直接在機器上進行，也能在外部上料區域完成。離線上料功能尤為出色，它打破了傳統上料需停機的限制，可在生產線不停歇的情況下完成上料準備工作，極大提高了生產效率，實現產品的快速切換。


在貼裝過程運行時，西門子貼片機SIPLACE X系列 料臺車支持供料器模塊的快速安裝與拆卸。更為突出的是，在貼裝過程中，元件供料器能夠?qū)崿F(xiàn)不停機續料和拼接料帶，有效保障生產的連續性，避免因供料問題導致的停機損耗。


若配備元件條形碼讀碼器和上料中心選件，還可讀取并檢查料盤上的條形碼，確保元件準確分配到對應位置，同時借助追蹤軟件實現對 PCB 貼裝情況的全程追蹤，保障產品質量可追溯。


此外，供料器模型可安裝在未安裝供料器的位置，為操作者提供安全保護，體現了設計上的人性化考量。


西門子貼片機SIPLACE X系列詳細的規格參數

（一）尺寸規格

長 × 寬：752×592mm2

不同 PCB 傳輸高度對應的料臺車高度：

820mm（PCB 傳輸高度 830mm）

890mm（PCB 傳輸高度 900mm）

920mm（PCB 傳輸高度 930mm）

940mm（PCB 傳輸高度 950mm）


（二）供料器承載數量


西門子貼片機SIPLACE X系列料臺車是一款性能卓越且操作簡便的模塊。配備自動裝卸單元，能夠輕松、精準地將料臺車裝入貼片機，確保其在機器中的精確定位。料盤有序存放在料臺車的料帶容器內，機器中的切割設備可自動完成用過料帶的切割工作，整個流程自動化程度高，減少人工干預。


上料方式靈活多樣，既可以直接在機器上進行，也能在外部上料區域完成。離線上料功能尤為出色，它打破了傳統上料需停機的限制，可在生產線不停歇的情況下完成上料準備工作，極大提高了生產效率，實現產品的快速切換。


在貼裝過程運行時，西門子貼片機SIPLACE X系列 料臺車支持供料器模塊的快速安裝與拆卸。更為突出的是，在貼裝過程中，元件供料器能夠?qū)崿F(xiàn)不停機續料和拼接料帶，有效保障生產的連續性，避免因供料問題導致的停機損耗。


若配備元件條形碼讀碼器和上料中心選件，還可讀取并檢查料盤上的條形碼，確保元件準確分配到對應位置，同時借助追蹤軟件實現對 PCB 貼裝情況的全程追蹤，保障產品質量可追溯。


此外，供料器模型可安裝在未安裝供料器的位置，為操作者提供安全保護，體現了設計上的人性化考量。


西門子貼片機SIPLACE X系列詳細的規格參數

（一）尺寸規格

長 × 寬：752×592mm2

不同 PCB 傳輸高度對應的料臺車高度：

820mm（PCB 傳輸高度 830mm）

890mm（PCB 傳輸高度 900mm）

920mm（PCB 傳輸高度 930mm）

940mm（PCB 傳輸高度 950mm）

（二）供料器承載數量


料帶規格
SIPLACE X 料臺車承載數量
X4i 承載數量
8mmX 料帶供料器
160 個
148 個
2x8mmX 料帶供料器
80 個
74 個
12mmX 料帶供料器
80 個
74 個
16mmX 料帶供料器
52 個
48 個
24mmX 料帶供料器
52 個
48 個
32mmX 料帶供料器
40 個
36 個
44mmX 料帶供料器
32 個
28 個
56mmX 料帶供料器
24 個
22 個
72mmX 料帶供料器
20 個
-
88mmX 料帶供料器
16 個
-
